燃油气热水锅炉
WNS型全自动燃油(气)热水锅炉是指使用天然气等气体燃料为主的热水锅炉，燃气热水锅炉为卧式快装内燃三回
- 产品介绍

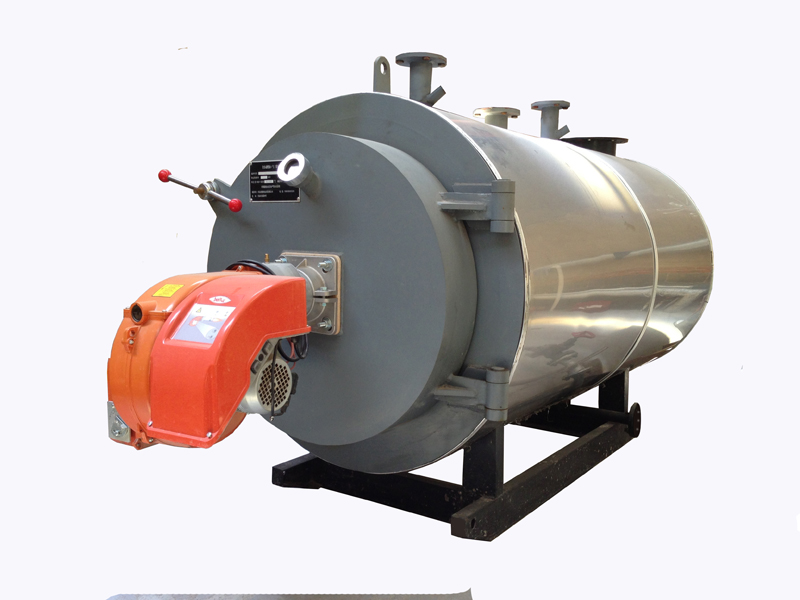

WNS型全自动燃油(气)热水锅炉是指使用天然气等气体燃料为主的热水锅炉，燃气热水锅炉为卧式快装内燃三回程全湿背火管锅炉。采用偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖，使锅炉检修方便。锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。燃料经燃烧器喷射雾化后在燃烧室内微正压燃烧，所形成的火炬充满在炉胆内，并通过炉胆壁传递辐射热，此为第一回程；燃烧产生的高温烟气在燃烧室内汇聚，并沿炉胆向后经回燃室进入第二回程，即螺纹烟管管束区；经对流换热后，烟气温度逐渐降低后至前烟箱，并在此转向180度进入第三回程，即光管管束区；随后进入烟筒排入大气。
燃气热水锅炉运行示意图：
二、燃气热水锅炉的技术特点：
1、电脑式热水锅炉控制器，所有的功能被存储在电脑智能芯片上，锅炉一键开机，全自动定时、定温运行，用户可以设定启、停炉时间，设置完成后，不需专人值守，省事、省力。
2、配置双燃料燃烧器，既能燃油，又可燃气，自动化程度高，按照控制器指令自动吹扫，电子自动点火，自动燃烧，风油（气）自动比例调节，性能安全稳定，燃烧效果好。并有熄火保护装置，保证安全运行。
3、火管内插有阻燃扰流片，减缓排烟速度，加强换热，烟室排出的烟气温度低，减少热损失，节省燃料。
4、大字体显示水温，方便掌握锅炉及系统的运行状况，水温从10℃到90℃可以随意设置，锅炉全自动向系统供暖或为用户提供生活、洗浴用热水。
5、控制系统根据炉水温度控制循环泵的启停。使用热水锅炉采暖，炉水达到设定上限水温时热水循环泵启动，低于设定下限水温时热水循环泵停止；使用热水锅炉洗浴，炉水达到设定上限水温时热水循环泵停止，低于设定下限水温时热水循 环泵启动。
6、卧式燃油燃气热水锅炉为三回程全湿背结构，采用大炉膛、大烟管设计，增大炉膛辐射吸热量，有效的节能降耗。采用螺纹烟管和波形炉胆，大大加强了传热效果，大大的节省了燃料耗量。
7、整机同时配备过热保护（炉内水温超高时，燃烧器自动停止工作并蜂鸣报警、二次过热保护（锅炉外壳温度超过105℃时，自动切断二次回路）、防干烧缺水保护（炉水低于极低水位时，锅炉停止工作并发出蜂鸣报警）、锅炉漏电保护（控制系统检测到电器漏电、短路后，将自动切断电源）。
8、锅炉按常压结构设计，锅炉处于无压状态，毫无安全危险。
9、采用高级离心玻璃棉多层保温，名优白色彩钢板作外包装，热损失少、美观抗锈。
10、燃油燃气热水锅炉广泛适用于家庭、别墅、医院、学校、宾馆 、酒店、健身中心、洗浴中心等企事业单位。
三、燃气热水锅炉安全保护装置：
1、水位实时监控功能：配有电子检测水位装置,实时监控锅炉水位.
2、时间设置功能：用户可根据需要,自由组合设定锅炉的起停时间.
3、漏电保护功能：控制系统检测到电热元件漏电后,将自动切断电源.
4、缺水保护：当锅炉缺水时及时切断燃烧器控制电路,防止燃烧器发生干烧损坏,同时控制器发出缺水报警指示.
5、电源异常保护功能：锅炉立刻停止运行.
6、超压联锁保护：锅炉内压力超过用户设定值时,禁止燃烧器工作并报警提示.
7、压力控制器、水位报警器、安全阀、极低水位报警等多重安全保护.
8、完整的燃气阀组及保护系统：提供从过滤器、调压阀、电磁阀等完整燃气阀组及配件,确保了燃气的安全性.
9、烟气监控装置,可自动监测锅炉的排烟温度,更加方便地掌握锅炉的燃烧情况.
四、燃气热水锅炉的技术参数：
CWNS常压燃油（气）热水锅炉技术规范
|
项目 型号 |
额定热 功率 Kcal/h |
取暖 面积 m² |
燃料消耗量 |
供/回 水温度 ℃ |
电源 V/HZ |
热效率% |
运行 状态 |
供/回 水口径mm |
排气口径mm |
排污阀口径mm |
整机 重量Kg |
锅炉整机 外形尺寸 长m×宽m×高m |
|
|
柴油耗量kg/h |
天然气耗量Nm³/h |
||||||||||||
|
CWNS0.7-90/70-Y(Q) |
60 |
7500 |
64.55 |
76.92 |
90 ～ 70 |
380 /50 |
91～94 |
常压 |
DN100 |
DN100 |
DN80 |
2720 |
3.00×1.68×1.90 |
|
CWNS1.05-90/70-Y(Q) |
90 |
11250 |
96.80 |
115.38 |
DN100 |
DN100 |
DN40 |
3311 |
3.40×1.96×2.30 |
||||
|
CWNS1.4-90/70-Y(Q) |
120 |
15000 |
129.1 |
153.85 |
DN100 |
DN100 |
DN40 |
4470 |
4.06×1.96×2.30 |
||||
|
CWNS1.8-90/70-Y(Q) |
150 |
19000 |
166 |
197.80 |
DN100 |
DN125 |
DN40 |
5040 |
4.25×2.14×2.40 |
||||
|
CWNS2.1-90/70-Y(Q) |
180 |
22500 |
193.6 |
230.77 |
DN125 |
DN125 |
DN50 |
5905 |
4.45×2.24×2.60 |
||||
|
CWNS2.8-90/70-Y(Q) |
240 |
30000 |
258.2 |
307.69 |
DN125 |
DN150 |
DN50 |
6865 |
5.56×2.32×2.65 |
||||
承压燃油（气）热水锅炉技术规范
|
项目 型号 |
额定热 功率Kcal/h |
取暖 面积 m² |
燃 料 耗 量 |
供/回 水温度 ℃ |
电源 V/HZ |
热效率% |
出口压力 Mpa |
供/回 水口径mm |
排污阀口径mm |
整机 重量Kg |
锅炉整机 外形尺寸 长m×宽m×高m |
|
|
柴油耗量kg/h |
天然气耗量Nm³/h |
|||||||||||
|
CWNS0.7-1.0/95/70-Y(Q) |
60 |
7500 |
64.55 |
76.92 |
95/70 |
380/50 |
91～ 94 |
1.0 |
DN100 |
DN80 |
4300 |
3.00×1.68×1.90 |
|
CWNS1.05-1.0/95/70-Y(Q) |
90 |
11250 |
96.80 |
115.38 |
1.0 |
DN100 |
DN40 |
4450 |
3.40×1.96×2.30 |
|||
|
CWNS1.4-1.0/95/70-Y(Q) |
120 |
15000 |
129.10 |
153.85 |
1.0 |
DN100 |
DN40 |
5800 |
4.06×1.96×2.30 |
|||
|
CWNS1.8-1.095/70-Y(Q) |
150 |
19000 |
166 |
197.80 |
1.0 |
DN100 |
DN40 |
6950 |
4.25×2.14×2.40 |
|||
|
CWNS2.1-1.0/95/70-Y(Q) |
180 |
22500 |
193.65 |
230.77 |
1.0 |
DN125 |
DN50 |
8000 |
4.45×2.24×2.60 |
|||
|
CWNS2.8-1.0/95/70-Y(Q) |
240 |
30000 |
258.20 |
307.69 |
1.0 |
DN125 |
DN50 |
9350 |
5.56×2.32×2.65 |
|||
|
CWNS4.2-1.0/95/70-Y(Q) |
360 |
45000 |
387.31 |
461.53 |
1.0 |
DN125 |
DN50 |
8000 |
4.45×2.24×2.60 |
|||
|
CWNS5.6-1.0/95/70-Y(Q) |
480 |
60000 |
516.42 |
615.38 |
1.0 |
DN125 |
DN50 |
9350 |
5.56×2.32×2.65 |
|||
|
CWNS7.0-1.0/95/70-Y(Q) |
600 |
75000 |
645.13 |
769.23 |
1.0 |
DN125 |
DN50 |
9350 |
5.56×2.32×2.65 |
|||
我公司与西安交大联合开发设计的WNS系列全自动燃油(气)锅炉。热水锅炉采用国际流行的卧式三回程结构，使用西安交大国家发明专利一一燃油燃气锅炉设计软件，重新对“冠荣”牌燃油、燃气锅炉进行了优化设计，燃烧室设计和受热面布置更加合理．热效率提高2％以上，锅炉技术水平处于国内领先地位。
1、CWNS系列全自动燃油（气）热水锅炉采用三回程卧式湿背式结构，扳边对接焊缝，提高了锅炉可靠性。
2、CWNS系列全自动燃油（气）热水锅炉燃烧室低位布置设计．增大了锅炉内的安全水位范围．将因缺水而导致事故发生的可能。陛降至最低。
3、CWNS系列全自动燃油（气）热水锅炉燃烧室采用大容积设计．燃料燃烧更加充分，提高了燃烧效率。
4、热水锅炉烟管与管板连接采用。“胀、焊、胀”工艺．消除管子和管孔之间间隙以及焊接残余应力，有效地避免了管板和高温 烟管口热裂纹和疲劳裂纹的产生。
5、采用高传热系数的螺纹烟管，强化对流传热效果。降低排烟温度，提高锅炉的热效率。
6、热水锅炉燃烧室采用全波纹炉胆结构，柔性好，抗外压能力强：紊流强烈。扰动性好。强化了传热，热效率高。同时也增大了受热面积。
7、热水锅炉后视装置的设计．便于观察燃烧状况。
8、热水锅炉保温层采用高热阻材料，保温效果好。采用彩板外包装，外形美观大方。
9、热水锅炉前、后面板采用铰链式开启结构，保养、维修方便。
10、选用世界名牌燃烧器，技术先进．运行可靠；具有炉膛吹扫．自动点火．点火检测、燃气高压保护。燃气低压保护、检漏等功能．确保安全运行。
11、CWNS系列全自动燃油（气）热水锅炉选配电脑智能控制器，语音人机界面，中文显示，轻触式按键，操作轻松方便；具有高、低水位，超温、超压．故障自检保护、燃烧机故障熄火、报警等联锁保护功能；具有燃烧机大，小火自动控制以及燃烧工作时间纪录功能， 具有温度控制自由设定，每日多时段工作时间自由设定，时钟、日历、故障点自动指示和自动给水功能；具有介质温度、排烟温度的显示、报警以及历次故障记录等功能。
服务承诺：全自动燃油(气)热水锅炉自设备安装调试合格后受压部件质保3年，辅机12个月，终身维修，保修期内对非人为故障（设备本身缺陷导致的各种故障）本公司负责免费保修，更换损坏的零部件，超过保修期或人为损坏，仍负责设备的维修与指导，对修理、更换的零部件只收取成本费。质量保证期满后负责终身维修。
